シンプルコルビジェ3Dハウスプラン

木造住宅の本格的な立体図を簡単に作成

シンプルコルビジェ3DハウスプランEZ

 AutoCAD 2015/AutoCAD LT 2015(オートデスク社) ,IJCAD2014(インテリジャパン社製品)に対応する、木造住宅用の3次元モデリングソフトです。

 積木の家を組み立てるような要領で、用意された間取り、建具、壁、屋根などのブロックを、位置と高さを指定して平面図上に配置するだけで、本格的な木造住宅の立体図を作成できます。

 テクスチャー素材を豊富に収録しています。これを立体図にマッピングし、レンダー機能でレンダリングすると、本格的で精巧なアイソメ図、外観パース、内観パースを作成できます。




AutoCADの機能を使ったテクスチャーマッピング

 AutoCADを利用して、テクスチャー(外装・内装の素材-豊富に収録)をマッピングし、レンダー機能でレンダリングすると、写真のように精巧なアイソメ図、外観パース、内観パースを作成できます。

 Dグラフィックソフトを利用すると、ウォークスルー映像を作成できます。施主に対するプレゼンテーションに最適です。

木造住宅のパース図(AutoCAD利用)

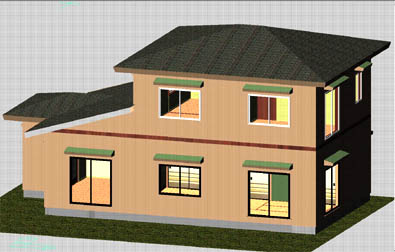

外観図

シンプルコルビジェ3DハウスプランEZは精密な3D図が作成できます。

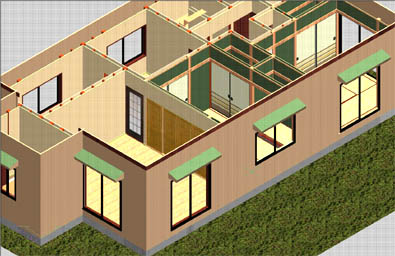

木造住宅の内観図(AutoCAD利用)

鳥瞰図

外観パースおよび鳥瞰図はAutoCADを利用してテクスチャーをアタッチして、レンダリング機能を利用して出力した画像です。

トップ



3D StudioVIZを利用しウォークスルーを体験

本製品を利用し作成した、3次元CADデータを、3D StudioVIZ(VIZ Render)で読み込み、カメラの軌跡を指定するだけで、簡単にウォークスルー映像を作成できます。さらにAutoCADで作成した2D/3DのDWG ファイルとのダイナミックリンクが可能です。リンクされたDWGファイルが変更されると、VIZ3iのシーンにその変更が自動的に反映されます。

ウォークスルー映像 → ここをクリックしてください。(AVIファイル4MB)

下の画像は桂離宮(内観)のモデルです。本製品を利用してパラメトリックデータを作成しました。

桂離宮@

桂離宮A

桂離宮B

桂離宮 桂離宮 桂離宮

トップ



作画ダイアログボックス

シンプルコルビジェ 3DハウスプランEZはパラメトリック作画ダイアログボックスを使い、必要な設定を行い3Dパーツを配置します。

シンプルコルビジェ3Dハウスプラン

トップ



作画ダイアログボックス (パラメトリックツール)の説明

スライド

図形の種類ごとの形状および定義されている変数が表示されます。スライドをダブルクリックすると下図のように拡大表示されます。さらに拡大図をチェックすると別ウインドウでさらに拡大されたスライドが表示されます。図形の大きさにより自由に表示サイズを変更できます。

作図 [プレビュー機能]

現在選択されている図形がプレビュー表示されます。作画する前に寸法の変更の確認ができるので大変便利です。

データ

作画データを修正する事ができます。データ欄はエディターとしての最低限の機能が備わっています。

記録

データ処理の流れを記録します。

種類

図形 フォルダには種類別に図形グループがツリー表示されています。図形グループをダブルクリックすると、図形に表示が変わり、そこには選択された図形グループの個別図形が種類ごとにツリー表示されます。このツリー表示から作画したい図形を選択します。

図形

呼び名 図形ツリーから選択された作画図形の規格(複数の寸法種名称)がリストアップされます。所定のものを選択します。

規格

寸法 呼び名リストをダブルクリックすると、選択した規格の寸法が詳細寸法に表示されます。これらの値は自由に変更できます。詳細寸法リストの行を選択すると、テキスト欄に選択した行の値が表示されます。この値を変更し,更新をクリックすると設定値を変更できます。

寸法

配置高 三次元で図形を配置する際、ここにリストアップされたレベル(Z座標)を選択します。

基点

図形の基点位置および図形の配置レベルが表示されます。複数設定されている場合は、いずれかを選択できます。

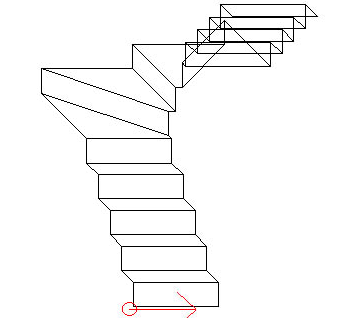

3D階段部品

登録パーツ一覧

(パラメトリック部品)

敷地
基礎 布基礎
部屋 和室
部屋 洋室
部屋 階段
部屋 雑室
壁 外壁−大壁
壁 外壁−真壁
壁 大壁−大壁
壁 大壁−真壁
壁 真壁−真壁
壁 壁−柱
家具
部屋 天井
屋根
建具 内部
建具 外部




トップ



3D窓部品

シンプルコルビジェ3Dハウスプランでは

積み木で家を作る様に3Dの住宅部品を組み合わせ立体図を完成させます。さまざまな3次元部品ライブラリを提供します。これらの3次元部品は、3Dパラメトリック図形データベースとして収録されていますので、個々の部品サイズは自由に変更できます。

 敷地、基礎、1階間取り、1階壁および開口建具、階段、2階間取り、2階壁および開口建具、屋根の順に、平面図上に配置する位置と高さを指定して、立体を構築していきます。

トップ

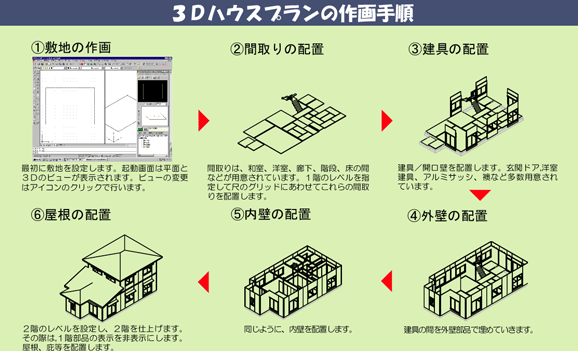

シンプルコルビジェ3Dハウスプラン作画手順

①敷地、基礎、1階間取り、1階壁および開口建具、階段、2階間取り、2階壁および開口建具、屋根の順に、平面図上に配置する位置と高さを指定して、立体を構築していきます。それぞれの部分はレイヤで区分されていますので、1階の作画と2階の作画が同一平面上で見づらくなる事がなく、それぞれの階で配置できます。

②レンダー機能を利用してテクスチャーマッピングします。(AutoCAD/ADT利用)

図形はテクスチャーマッピングを考慮して材料/素材別のレイヤ構成になっています。作画される、材料/素材のレイヤに自動配置されます。例えば真壁を構成する部分は和室壁、長押、和室造作材、構造材からなっています。

AutoCADのアタッチ機能でテクスチャーマッピング(素材の貼り付け)する事で、写真のような現実感のある、パース図やアイソメ図が簡単に作成できます。

3Dハウスプラン作画方法

トップ



次のような業種に最適

本製品は自宅のプランニングから、建築設計事務所、建設会社、工務店、設計コンサルタント、不動産会社、設備設計事務所、大学、研究機関、工業高校、専門学校、職業訓練施設、パソコン教室、個人、官公庁、営繕、一般企業、建材メーカー、個人、団体などでの木造住宅プレゼンテーションに幅広く活用できます。さらに修繕・リフォームなどにも最適です。

教育機関の建築CAD教育用に最適

◎建築設計、設計コンサルタント

◎建設会社、工務店

◎不動産会社

◎大学、工業高校、専門学校、職業訓練施設



動作環境

CPU : Intel® Pentium® III 800 MHz 以上または互換プロセッサ

OS : Microsoft® Windows® 7

RAM : 512 MB以上

空き容量(インストール時) : 500 MB 以上

ディスプレイ : 1024×768 VGA 以上、True Color

ブラウザ : Microsoft® Internet Explorer

周辺機器 : CD-ROM ドライブ(インストール時)

マウス、トラックボール、またはその他のポインティング デバイス
